     Назначение СТИН-Э :

     Станция телеграфная интегрированная СТИН-Э предназначена для работы на телеграфной коммутируемой сети АТ-50/ ТХ и сети общего пользования в качестве станции коммутации каналов и сообщений с предоставлением возможности выхода на сети с протоколами ТСР/IP и Х.25. Технологический алгоритм учитывает опыт работы комплекса АПК “ТЕЛЕГРАФ”, ЦКС-РН и полностью поддерживает требования “Технологического алгоритма функционирования ЦКС на телеграфной сети общего пользования”, утвержденного Минсвязи России 29.11.95.

     Подробнее о Технологическом алгоритме работы.

     Посмотреть Сертификат соответствия СТИН-Э системы сертификации "Электросвязь" государственного комитета РФ по связи и информатизации.

     Эксплуатационно-технические характеристики СТИН-Э :

Фотографии модуля :

(Ещё фотографии)

     Характеристики :


На площади 8 кв. м размещаются :

• Кросс на 512 точек подключения;
• Станция СТИН-Э, состоящая из аппаратуры сопряжения и двух управляющих ПЭВМ типа IBM PC - основного и резервного;
• Рабочее место обработки статистической информации.

     Варианты размещения СТИН-Э

     Для размещения необходимого количества рабочих мест должны быть предусмотрены дополнительные площади, исходя из принятой на данном Узле Связи технологии обработки телеграфных сообщений и соединений.

     СТИН-Э взаимодействует с абонентами центра по ГОСТам :

     Тестирование линий в полуавтоматическом режиме.

     Управляющей ЭВМ встроенной системой полуавтоматического тестирования по командам оператора. В режиме ондуляции производится сканирование состояния линии в течение необходимого интервала времени и запись результатов сканирования в файл. Дальнейшая расшифровка файла выполняется либо на этой же ЭВМ с выдачей результатов на экран монитора, либо на отдельной ПЭВМ с выдачей на экран или печать.

     Дополнительная Информация :

     СТИН-Э в режиме коммутации каналов работает со всеми типами сетей (АТ, TELEX) и со всеми типами станций коммутации каналов, используемых в СНГ.

     СТИН-Э в режиме коммутации каналов предоставляет абонентам АТ, TELEX возможность выхода на сеть общего пользования для выдачи телеграмм и приема телеграмм с сети общего пользования.

     Станция обеспечивает организацию и ведение текущего архива ЦКС емкостью до 64000 сообщений на накопителях на жестких магнитных дисках и долговременного архива на гибких или жестких магнитных дисках.

     СТИН-Э обеспечивает гибкую тарификацию сообщений, передаваемых по сети общего пользования, и соединений по сетям коммутации каналов.

• Схема включения в телеграфную сеть ПС и КК

     Архитектура СТИН-Э :

     Базовая конфигурация состоит из:

• Управляющих ЭВМ №1 и №2 ; модуля доступа IP либо шлюза Х25; аппаратуры сопряжения с телеграфными линиями, представляющей собой набор мультиплексоров телеграфных каналов (МПТ-96 или МПТ-128); рабочего места тарификации переговоров по сетям АТ-ТХ , обработки статистической информации по ЦКС и взаиморасчетов; рабочего места автоматической индексации.

     Связь между управляющей ЭВМ , модулем доступа IP, шлюзом Х25, модулями МПТ осуществляется по стыкам RS-232, между Управляющими ЭВМ - по ЛВС. При использовании ЛВС к Управляющей ЭВМ возможно :

• Горячее резервирование Управляющих ЭВМ; подключение ЭВМ рабочего места тарификации и обработки статистики.

     Шлюз с сетями ПД X25 предназначен для организации магистрального обмена по сетям передачи данных и для организации доступа абонентов сетей АТ-ТХ и оконечных пунктов сети ОП к сетям передачи данных.

     Шлюз MPTX/IP :

     Модуль доступа TCP/IP предназначен для передачи телеграфного трафика через сети IP. СТИН- Э взаимодействует через модуль доступа TCP/IP и сети ПД КП, телефонную сеть и выделенные каналы ТЧ со следующими видами телеграфного и сетевого оборудования :

• СТИН-Э
• Вынос станции СТИН-Э
• АРМ телеграфиста - ИРБИС

     Программа модуля доступа работает под управлением WINDOWS.

     Модуль доступа IP предоставляет также возможность работать по коммутируемой телефонной сети через модем (часть телефонных модемов может быть подключена по выделенным линиям).

     Разработана программа оконечного пункта ("АРМ телеграфиста"), позволяющая выйти на СТИН-Э через модем либо сеть IP и модуль доступа MPTX/IP.

     В настоящее время, телеграфная сеть Казахстана переводится на протокол взаимодействия TCP/IP с помощью дополнения существующих СТИН-Э модулями доступа TCP/IP.

     Аппаратура сопряжения с телеграфными линиями :

     Аппаратура сопряжения с телеграфными линиями реализована на основе использования набора независимых модулей МПТ-96 или МПТ-128.

     Каждый модуль МПТ-128 (МПТ-96) включает в себя :

• Микропроцессорную систему на основе вставного процессорного модуля (материнской платы IBM-PC) и 2 CОМ-портов со стыком RS-232;Модуль ПЗУ с рабочей программой и системой автотестирования;Линейные платы М3-16-хх, обеспечивающих линейные выходы на 16 телеграфных линий. (Линейный выход обеспечивает работу по уровням стыка С1-ТГ);Стандартные платы, обеспечивающие выход как на сети Х.25, так и модемы различного назначения.

     Линейные платы М3-16-хх являются пассивными модулями и обеспечивают :

• Преобразование уровней сигналов микропроцессорной системы в уровни телеграфных сигналов и наоборот;Сопряжение с системной шиной для доступа микропроцессорной системы к линиям.

     Микропроцессорная система работает непосредственно с сигналами на линиях, собственно алгоритм обработки информации определяется программой микропроцессора и состоит из :

• Отработки процедур установления соединения по линии;Сборки байтов из битов, принимаемых с линии, с обеспечением необходимой исправляющей способности;Выдачи байтов в линию побитно;Тестирования линий, в том числе в режиме ондуляции;Взаимодействия с Управляющей ЭВМ с помощью двух стыков RS-232.

     Скорость приема/передачи устанавливается независимо для каждой линии. Распределение каналов (линий) для работы в качестве оконечного пункта сети ОП, магистральных каналов, каналов сетей АТ-ТХ - произвольное.

     Количество линий в модуле МПТ-128 (МПТ-96) зависит от количества линейных плат М3-16 и в максимальной конфигурации :

• для МПТ-96 до 96для МПТ-128 до 128

     Максимальная пропускная способность МПТ равна 115 кбод.

     Модули аппаратуры сопряжения МПТ-128 и МПТ-96 имеют возможность использоваться в режиме горячего резервирования.

     Удаленный МПТ (Вынос) :

       Учитывая потребность небольших городов, райцентров в модернизации, минимизации каналов ТГ (тональной аппаратуры) появилась возможность использовать удаленный МультиПлексор Телеграфный (Вынос МПТ). Вынос МПТ предназначен для работы в качестве концентратора телеграфных линий ОП, АТ-ТХ. Количество точек подключения кратно 16.

     Вынос МПТ подключается к порту Х.28 прямым кабелем или через модем по выделенной линии. Кроме того, вынос МПТ может быть подключен к СТИН-Э по выделенной линии через модем, что гарантирует резервирование связи.

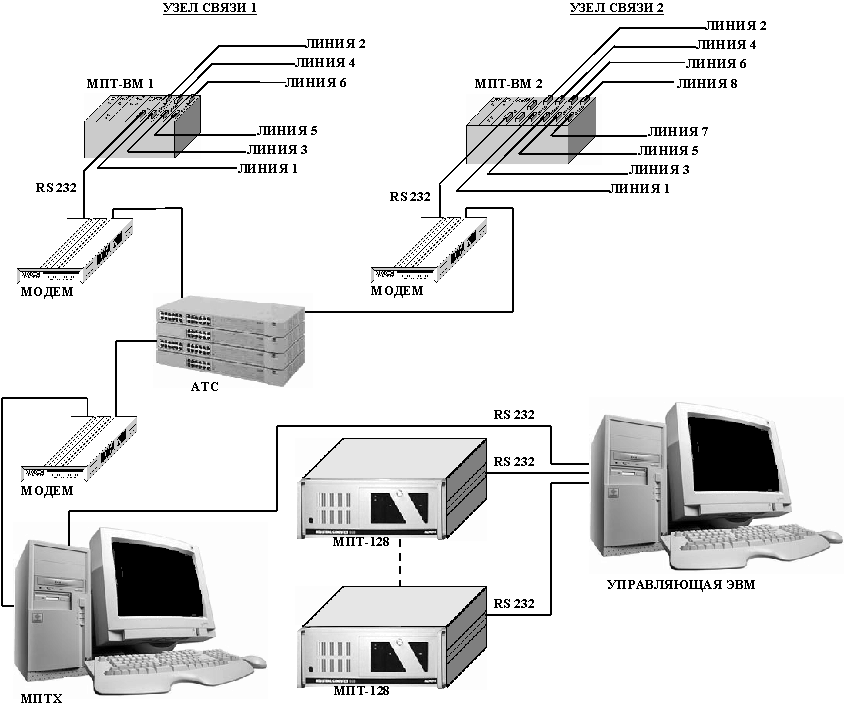

• Пример конфигурации приведен на рис.1.

     Программное обеспечение станции :

     Программное обеспечение СТИН-Э состоит из 6 программ :

• Основная программа СТИН-Э;
• Программа модуля доступа IP;
• Программа обработки статистики по абонентам СКК;
• Программа взаиморасчетов и обработки нагрузки ЦКС;
• Программа , загружаемая в МРТ;
• Программа шлюза Х 25..

     Программа СТИН-Э реализована на BORLAND C++ в среде MS-DOS , диспетчер процессов и архивная система комплекса - собственная разработка.

Программа модуля доступа IP ,программы обработки статистики и взаиморасчетов реализованы в WINDOWS в среде BORLAND C++ Builder,

      Имеется возможность записи файлов статистики в формате DBF. Управляющий компьютер, резервный компьютер и рабочее место статистики объединены локальной сетью .

Загрузка

*** readme!

Демонстрационная версия управляющей программы

СТИН-Э (1.7Мгб)

.
Документация к демонстрационной версии

ДОКУМЕНТАЦИЯ (0.17Мб)

Даст возможность ознакомиться с возможностями программы .

     Стоимость Станции :

     1. Стоимость комплекса работ по изготовлению и поставке зависит от емкости и конфигурации (наличие или отсутствие 100% резерва, модулей пакетной коммутации) и колеблется в пределах 120-250 USD за одну точку подключения, оплата в рублях по курсу, срок поставки - 3-6 месяцев с момента получения авансового платежа. В стоимость работ входит изготовление, наладка, транспортные расходы, монтаж станции (за исключением внешнего монтажа), обучение персонала, сдача станции в эксплуатацию, гарантийное обслуживание аппаратуры и программного обеспечения в течение 18 месяцев.

     2. Стоимость компьютеров в стоимость станции не включается и может поставляться по отдельному договору или приобретаться Заказчиком самостоятельно в соответствии с комплектностью, определенной Исполнителем.

     3. Возможно комплектование станции кроссовым оборудованием и источниками бесперебойного питания по отдельному договору.

Предприятие-разработчик, изготовитель и поставщик СТИН-Э
ЗАО НИИЭС
г. Новосибирск
