ПРОЧНОСТНЫЕ ИСПЫТАНИЯ САМОЛЕТОВ

Мы, совместно с сотрудниками Сибирского Научно-исследовательского Института имени А.С. Чаплыгина (СибНИА), делаем АСУ для научно-исследовательского отделения статической, усталостной и тепловой прочности авиационных конструкций , расположенного в городе Новосибирске. Деятельность отделения направлена на организацию и проведение статических и ресурсных испытаний на прочность натурных объектов авиационных конструкций. В настоящий момент в лабораториях отделения на испытаниях находятся 11 натурных самолетов различных ОКБ России и 5 крупногабаритных авиационных агрегатов.

Экспериментальная база отделения позволяет испытывать на прочность одновременно более 20 натурных авиационных конструкций с взлетным весом от 2000 Н до 6000 кН. Лаборатория тепло-прочностных испытаний отделения имеет в своем арсенале уникальные стенды для тепло-прочностных испытаний фонарей сверхзвуковых самолетов.

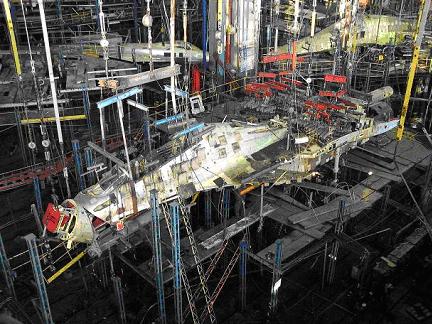

   Испытания проводятся с использованием электрогидравлических силонагружателей для приложения нагрузки. Нагрузка на агрегаты авиационной техники распределяется в соответствии с заданными в программах эпюрами. На каждом объекте для удовлетворения требованиям по точности воспроизведения нагрузки  используется от 4 до 200 каналов нагружения, каждый из которых представляет собой сервогидравлический привод, управляемый программно. Законы управления выбираются так, чтобы учитывать взаимовлияние каналов нагружения. Процесс нагружения при ресурсных испытаниях носит непрерывный, периодический характер. Управление ведется по силе. Частота приложения нагрузок к агрегатам самолета составляет от 0,2 до 3 Гц. Для удовлетворения требованиям точности управления при нагружении требуется высокая скорость обновления управляющего воздействия регуляторов порядка 200-400 мкс на все каналы системы.

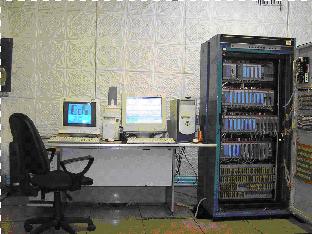

  Испытания требуют современных систем управления как процессом создания давления рабочей жидкости в гидравлической сети, так и самим процессом нагружения. Системы управления  созданы  нами на базе оборудования и базового программного обеспечения Automation Studio компании B&R. На протяжении почти 15 лет ЗАО «Научно-Исследовательский Институт Электросвязи» (НИИЭС) работает с  СибНИА. Системы управления удовлетворяют всем требованиям. Они обеспечивают в автоматическом режиме:

- последовательное и безударное включение групп каналов;

- синхронное нагружение всех активных каналов в соответствии с программой;

- формирование циклограммы нагружения и выдачу управляющих воздействий для ее выполнения исполнительными механизмами стенда с заданной погрешностью воспроизведения сил;

- остановку программы и процесса нагружения по всем каналам в  любой момент прохождения или в экстремумах циклограммы;

- анализ аварийных ситуаций и отработка реакций на аварийные ситуации в соответствии со схемой защит стенда;

- отображение в реальном времени на мониторе уровня реализуемых и программных нагрузок, параметров регулирования текущего канала нагружения, давления рабочей жидкости и воздуха в сети, аварийных ситуаций;

- ведение  и запись на жесткий диск протокола испытаний,

- регистрацию всех действий оператора;

- переход на ручной режим управления из любого состояния стенда в режиме остановки и т.д.
