ТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ ШЛЮЗА "МП-ТХ"


     Назначение шлюза "МП - ТХ" :

     Шлюз “МП-ТХ” предназначен для работы в составе комплекса “СТИН-Э”.

     “МП-ТХ” используется комплексом “СТИН-Э” для :

  • Передачи магистрального телеграфного трафика КС через сеть ПД КП (Х.25);
  • Передачи магистрального трафика КК через сеть ПД КП (Х.25);
  • Работы с “выносами” “СТИН-Э” через сеть ПД КП (“выносы” подключены к портам Х.28), через коммутируемые телефонные сети и по выделенным линиям;
  • Работы с ГОС и РУС через сеть ПД КП (Х.25), коммутируемые телефонные сети и по выделенным линиям;
  • Работы с “абонентами сети АТ” через сеть ПД КП (Х.25), коммутируемые телефонные сети и по выделенным линиям;
  • Приема телеграмм с WWW-страниц по выделенным линиям.
  • Взаимодействие с рабочими местами ЦКС и “аппаратами техника”, включенными в локальную сеть Ethernet “LAN-2” (в стадии разработки).

     Станция телеграфная интегрированная СТИН-Э предназначена для работы на телеграфной коммутируемой сети АТ-50, ТХ СНГ и сети общего пользования в качестве станции коммутации каналов и сообщений с предоставлением возможности выхода на сети с протоколами Х.25. Технологический алгоритм учитывает опыт работы комплекса АПК “ТЕЛЕГРАФ”, ЦКС-РН и полностью поддерживает требования “Технологического алгоритма функционирования ЦКС на телеграфной сети общего пользования”, утвержденного Минсвязи России 29.11.95.


     Сети передачи данных, в которых функционирует "МП-ТХ" :

  • Роснет
  • Спринт
  • TLX.25


     Протоколы поддерживаемые "МП-ТХ" :

Протокол
Нормативный документ
Тип смежной станции (оборудования)

Передача магистрального трафика КС через сеть ПД КП

 “Требования к устройствам, предназначенным для сопряжения систем коммутации сообщений с сетями передачи данных скоммутацией пакетов Х.25”.

Утв. 8 янв. 1998г.

Ю.В.Златкис
ЦКС-Т2-РН со шлюзом Х.25
Передача магистрального трафика КК через сеть ПД
 “Технологический алгоритм функционирования шлюза при взаимодействии между телеграфными станциями коммутации каналов по сети Х.25”.

В стадии утверждения.
1. СТОК
2. Шлюз (г.Тверь)
 3. TLX.25
Работа с “выносами” “СТИН-Э” через сеть ПД КП
 Нет нормативного документа.

Работа идет по внутреннему протоколу “СТИН” для связи умпавляющего компьютера с модулем МПТ.
МПТ - модуль “СТИН-Э”
Работа  с ГОС и РУС через сеть ПД КП (Х.25)
Нет нормативного документа
Программы коммуникаторы:
“Telix”, “Terminal”, “HyperTerminal” - программы общего назначения
+
“F6000”, “Massa” - программы НИИЭС
Работа  с ГОС и РУС через коммутируемую телефонную сеть
Нет нормативного документа
Программы коммуникаторы:
“Telix”, “Terminal”, “HyperTerminal” - программы общего назначения
+
“F6000”, “Massa” - программы НИИЭС
Работа  с “абонентом сети АТ” через сеть ПД КП (Х.25)
Нет нормативного документа
Программы коммуникаторы:
“Telix”, “Terminal”, “GyperTerminal” - программы общего назначения
+
“F6000”, “Massa” - программы НИИЭС
Работа  с “абонентом сети АТ” через через коммутируемую телефонную сеть
Нет нормативного документа
Программы коммуникаторы:
“Telix”, “Terminal”, “HyperTerminal” - программы общего назначения
+
“F6000”, “Massa” - программы НИИЭС
Прием телеграмм из WWW-страниц по выделенным линиям
Нет нормативного документа
WWW-страница “БАРНАУЛ - ТЛГ”
  • *** Подробнее про работу МПТХ со смежными станциями.


    •      Требования к оборудованию :

    • Станция “СТИН-Э”;
    • Компьютер не ниже “486”;
    • 2 платы “Eicon C20”;
    • 2 + 2 синхронных модема для соединения с портами Х.25 по выделенным линиям;
    • 2-х - 8-ми портовая плата СОМ-протов для соединения с модемами;
    • Асинхронные модемы 2 - 8 шт. и соеденительные кабели к ним.

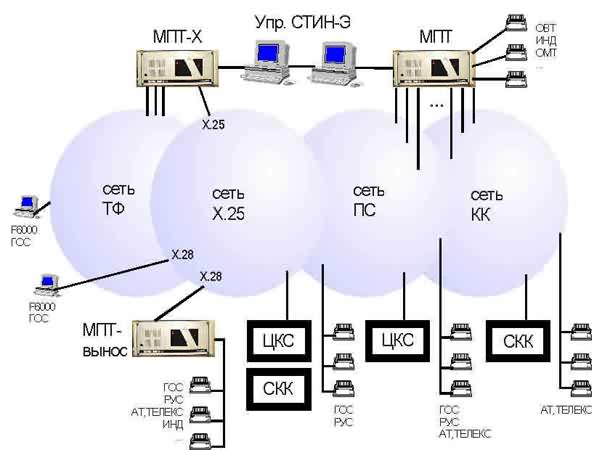

         Схема подключения "МП-ТХ" к "СТИН-Э" :
